山东鲁抗机电工程有限公司

                   无负压供水设备

概述

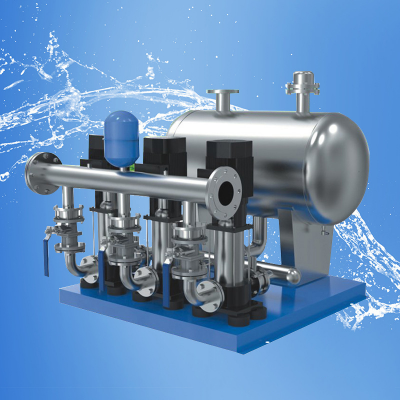

我公司生产的HBJA系列智能型无负压供水设备是一种直接与市政管网相连，而不会对市政管网产生影响的

成套供水设备。该设备在变频恒压供水的基础上，将市政管网的压力和提升水泵的压力进行叠加，使生活供

水更加环保，是传统二次加压供水的理想更新换代产品。该设备由变频控制柜、自动化控制系统及水泵机组

、稳压补尝罐、压力传感器、阀门、仪表和管路系统等组成。

设备工作原理

无负压供水设备根据实际情况设定设备工作理想压力点和压力点以及用水点工作压力，通过检测实际压力并

与设定压力比较，如果高于理想点水泵正常运行，实际压力低于理想点但高点时，水泵变频运行，当实际压

力低点时，水泵停止运行。

设备优点

1.对市政管网供水不产生影响

设备直接连接到自来水管网上，通过压力传感器将管内压力反馈到变频器中，由变频器根据设置好的压力理

想值和控制设备水泵机组的启停和变频，因此使用该设备不会对周围用户造成影响。

2.节约用水

全部为密封结构，管道的跑、冒、滴、漏现象;设备不设水池、水箱，节省了清洗水池、水箱的水量。

3.节省运行费用

本设备是串联在市政管道上的，可以充分利用市政自来水压力，提升水泵只需补充相差的压力即可，设备功

率小，运行费用低。

4.节省投资

可以利用管网压力，水泵选型较小，节省设备投资;不需设置水池、水箱，可以减少相应的费用;设备运行不产

生二次污染，无需水处理投资。

5.二次污染

自来水经加压后直接供给用户，设备全部密封，不会有杂物进入造成污染。

6.安装简便、占地面积小

设备没有水池、水箱因此占地面积小，成套出厂，安装时只需连接进出水管即可，方便快捷，施工周期短

注意事项

　　⊙设备在装卸和搬运时要注意设备的防护和人身财产的安全，必要时使用叉车进行拆卸。

　　⊙设备操作时要按照顺序上电断电，否则会影响产品的使用寿命或产生意想不到的损失。

　　⊙不得随便接触电控柜内部的电器元件和接线端子(即时在断电的情况下)。

　　⊙维修电控柜时，维修人员要使用***的绝缘防护工具。

　　⊙不能私自改造电控柜，否则可能引起触电、人身伤害、故障、损坏、火灾等危险。

　　⊙维修水泵时，维修人员要关闭水泵的进出水口手动阀门，并拆掉电控柜内相应水泵的电机线，

        防止水泵电机突然启动发生危险。
